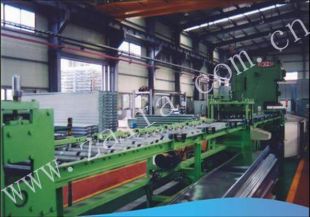

HV-520型正面板生产线


技术参数

1)、板材材料采用铝合金板
2)、成型速度:5-6m/分钟
3)、控制方式:采用日本三菱公司控制系统,程序由我公司电脑工程师开发
4)、成型辊轮材料:采用优质碳素45号钢锻造,在表面镀硬铬处理
5)、主动轴材料:采用优质碳素45号钢调质处理
6)、冲孔切断模具:采用cr12模具钢淬火处理
7)、机架形式:主体采用H型钢或型材焊接,表面氧化皮抛丸处理。

工艺流程

开卷 → 校平并主动送料 → 冲连接长孔 → 凹口冲切、切断 → 板材辊压成型 → 主动辊道送料 → 冲孔 → 成品托料出板

生产线组成
1)、手动内撑式开卷机:采用电机主动送料,气动式辊轮压紧卷材,手动装料及手动连杆式撑紧卷材。
2)、自动内撑式开卷机:采用电机主动送料,气动式辊轮压紧卷材,手动装料及液压连杆式撑紧卷材。
3)、校平、主动送料机:大致采用七辊校平及两组主动送料辊,对卷材进料后整平及积极送料。
4)、冲连接长孔机:采用液压停机在板上冲前后连接长孔(由电脑自动控制)。
5)、凹口冲切、切断机:采用电脑自动控制定长、停机冲切凹口及切断板材。
6)、板材滚压成型机:采用18组辊轮成形。
7)、主动辊道装置:采用8m主动辊道输送。
8)、冲孔压力机:采用气缸压紧板材,距离采用编码器计数,电脑程序控制,每动作一次冲一排圆孔。
9)、托料装置:采用被动成品托料出板。
10)、控制系统:采用日本三菱控制系统,为整机各部分协调动作,并提供人机界面,使用户能根据需要预先设定各种参数,如板材长度、板材数量、板材的批数,修正误差。
11)、液压系统:采用上海立新公司液压元件,为切断、冲孔装置提供必要的动力,平时处于卸荷状态,以节约能源。
12)、气动系统:采用新益公司气动元件。
